Descripción

Descripción:

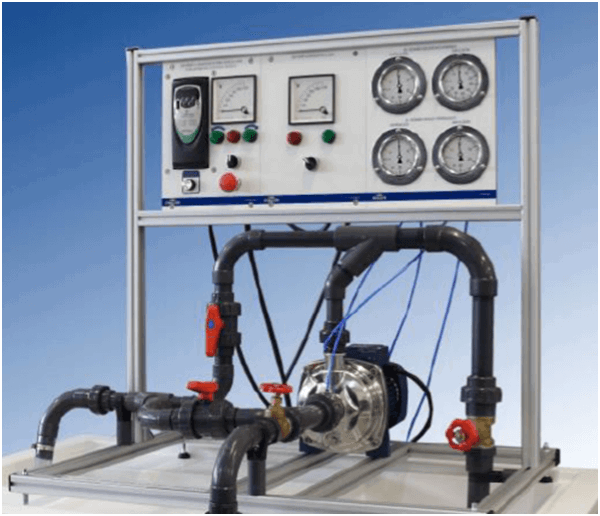

Las bombas centrífugas son turbomáquinas, que se utilizan para elevar fluidos. Con el equipo para estudio de la bomba centrífuga, se estudia una bomba centrífuga y se registra una característica típica de la bomba. El equipo de ensayo contiene una bomba centrífuga autoaspirante, un grifo de en el lado de salida y mínimo dos manómetros en el lado de entrada y en el lado salida. El número de revoluciones se puede ajustar sin escalonamiento mediante un convertidor-variador de frecuencia. La altura de elevación se ajusta mediante el grifo.

Contenido didáctico / Ensayos:
Familiarización con el comportamiento de funcionamiento y los datos característicos de una bomba centrífuga,
– registro de característica de la bomba con número de revoluciones constante de la bomba, medición de presión de entrada y salida, determinación del caudal, registro de características de la bomba con distintos números de revoluciones, desarrollo de curvas de potencia y rendimiento, medición de la potencia de accionamiento eléctrica, determinación de la potencia hidráulica, cálculo del rendimiento, permite acoplarse al banco básico para hidrodinámica para conexiones de las bombas en serie y en paralelo.

Especificación:
[1] estudio de una bomba centrífuga, [2] accionamiento con número de revoluciones variable, ajustable sin escalonamiento a través del convertidor de frecuencia, [3] grifo para ajustar la altura de elevación, [4] 4 manómetros en entrada y salida de la bomba, [5] indicación digital del número de revoluciones y la potencia, [6] conexiones serie-paralelo con la bomba del banco básico para hidrodinámica [7] determinación de caudal a través del módulo banco básico para hidrodinámica [8] suministro de agua con ayuda del módulo banco básico para hidrodinámica.

Datos técnicos:
Bomba centrífuga, autoaspirante – caudal mínimo.: 3000L/h, – altura manométrica máx.: 23 m.c.a. – potencia mínima nominal: 370W. Rangos de medición x 4 – presión (salida): -10,33 – 35m.c.a
– presión (entrada): -10,33 – 35m.c.a, – número de revoluciones maximo: 0…3000min-1, – potencia max: 0…1200W.

CANT. 1
