Descripción

Descripción

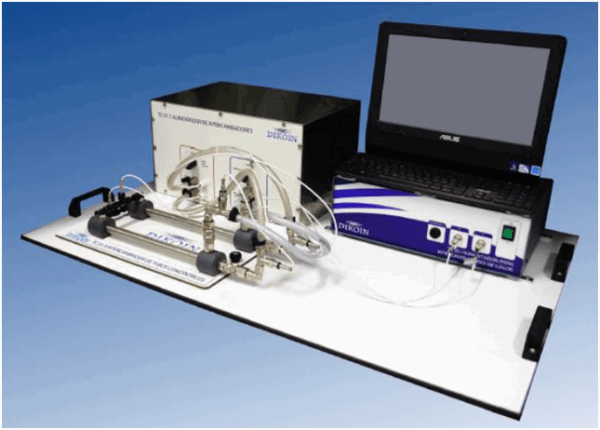

En los cambiadores de calor se transmite energía térmica de un flujo de materia a otro. Los dos flujos de materia no entran en contacto directo entre sí. Una transmisión de calor eficiente es la condición imprescindible para lograr procesos rentables. Por esta razón, en la práctica se usan diversos tipos de cambiadores de calor, dependiendo de los requisitos exigidos. Con este equipo de ensayo se estudian y comparan diferentes modelos de cambiadores de calor. Los valores medidos se pueden leer. Los sensores registran las temperaturas y los caudales. Los valores se pueden almacenar y procesar con ayuda del software para la adquisición de datos y PC personal incluidos. La transferencia al PC (incluido) se realiza a través de una interfaz USB. El material didáctico, bien estructurado, representa los fundamentos y guía paso a paso por los distintos ensayos.

Contenido didáctico / Ensayos
Junto con un cambiador de calor (placas, tubos concéntricos, carcasa y tubos)
– registrar curvas de temperatura
– determinar coeficientes de transferencia de calor
– comparar diversos tipos de cambiadores de calor

Especificación:
Unidad de alimentación para cambiadores de calor, [2] circuito de agua caliente con depósito, regulador de temperatura, bomba y protección contra falta de agua, [3] circuito de agua fría procedente de la red del laboratorio o del generador de agua fría [4] el controlador de temperatura controla la temperatura de agua caliente, [5] caudales ajustables mediante válvulas, [6] indicadores digitales para 6 sensores de temperatura y 2 de caudal, [7] tomas de agua con acoplamientos rápidos, [9] software para la adquisición de datos a través de USB en Windows Vista o Windows 7, que permita sistema automático calibración de los sensores.
Datos técnicos:

Bomba – consumo de potencia máxima: 180W, caudal máx.: 600L/h, Calefacción – potencia max: 3Kw, – termostato: 0…70°C, Depósito para agua caliente: max. 10L, Rangos de medición – temperatura: 6x 0…100°C, – caudal mínimo: 2x 20…250L/h.

CANT. 1
