CAMBIADOR DE CALOR DE CARCASA Y TUBOS
COMPATIBLE UNIDAD AUXILIAR PARA CAMBIADOR DE CALOR
- Descripción
Descripción
Descripción:

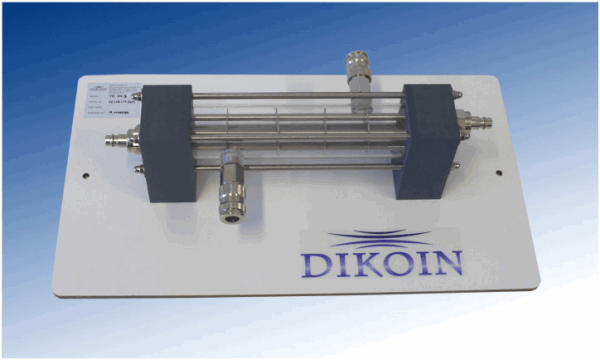

Los cambiadores de calor de carcasa y tubos son un modelo muy difundido. Las ventajas de este modelo son la gran superficie de transmisión de calor y su fabricación sencilla. Los cambiadores de calor de carcasa y tubos se utilizan en la industria química y farmacéutica, en refinerías y en plantas de procesos. Este intercambiador pertenece a una serie de equipos que hace posibles ensayos con diversos tipos de cambiadores de calor. El equipo de ensayo es idóneo para investigar el funcionamiento y el comportamiento de un cambiador de calor de carcasa y tubos. Este intercambiador se conecta a la unidad auxiliar para cambiadores de calor por medio de acoplamientos rápidos. El cambiador de calor de carcasa y tubos consta de siete tubos rodeados por un tubo envolvente transparente. El agua caliente fluye por el espacio del tubo y el agua fría por el espacio envolvente
Contenido didáctico / Ensayos:
Junto con la unidad auxiliar para cambiadores de calor
– funcionamiento y comportamiento de un cambiador de calor de carcasa y tubos
– registro de curvas de temperatura
* en flujo paralelo cruzado
* en flujo de contracorriente cruzado
– determinación de coeficientes globales de transferencia de calor medios
– comparación con otros tipos de cambiadores de calor
Especificación:
[1] cambiador de calor de carcasa y tubos (flujo cruzado) para conexión a la unidad auxiliar para cambiadores de calor, [2] alimentación de agua caliente y fría a través de la unidad auxiliar para cambiadores de calor, [3] funcionamiento posible en flujo paralelo cruzado y a contracorriente cruzado, [4] tubo envolvente transparente, haz de tubos visible, [5] haz de tubos formado por 7 tubos [6] adquisición de la temperatura a través de la unidad auxiliar para cambiadores de calor.
Datos técnicos:
Superficie de transmisión de calor: aprox. 200cm², Haz de tubos, acero inoxidable, – diámetro exterior aprox: 6mm, – grosor de pared: aprox: 1mm, Tubo envolvente, transparente: – diámetro exterior aprox: 50mm, – grosor de pared: aprox 3mm.
CANT. 1
