Descripción

Descripción:

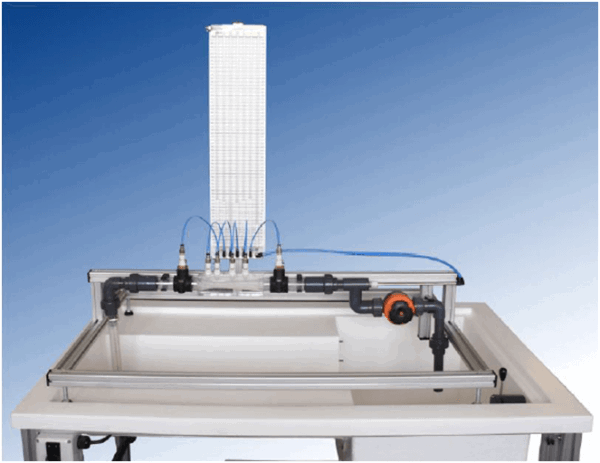

El principio de Bernoulli describe la relación entre la velocidad de flujo de un fluido y su presión. Por tanto, un aumento de la velocidad en un fluido de fluidos provoca una caída de presión y vice versa. La presión total del fluido permanece constante. La ecuación de Bernoulli se denomina también ley de conservación de la energía del flujo. Con el equipo de ensayo demostrador de principio de Bernoulli se demuestra el principio de Bernoulli determinando las presiones en un tubo de Venturi.

Contenido didáctico / Ensayos:
– conversión de energía en un flujo de tubo
– registro del desarrollo de presión en el tubo de Venturi
– determinación del desarrollo de la velocidad en el tubo de Venturi
– determinación del coeficiente de caudal
– detección de efectos de fricción.

Especificación:
[1] familiarización con el principio de Bernoulli [2] tubo de Venturi con placa frontal transparente y puntos de medición para la medición de presiones estáticas [3] tubo de Pitot desplazable axialmente para determinar la presión total en distintos puntos del tubo de Venturi [4] 6 tubosmanométricos para indicar las presiones estáticas [5] 1 tubo manométrico para indicar la presión total [6] determinación de caudal a través del módulo banco básico para hidrodinámica [7] suministro de agua con ayuda del módulo banco básico para hidrodinámica o a través de la red del laboratorio.

Datos técnicos:
Tubo de Venturi, Tubo de Pitot – Toda área desplazable efectiva dentro del tubo, Tubos y conectores de tubos: PVC, Rangos de medición – presión estática: 0…600mmCA

CANT. 1
