Descripción

Descripción:

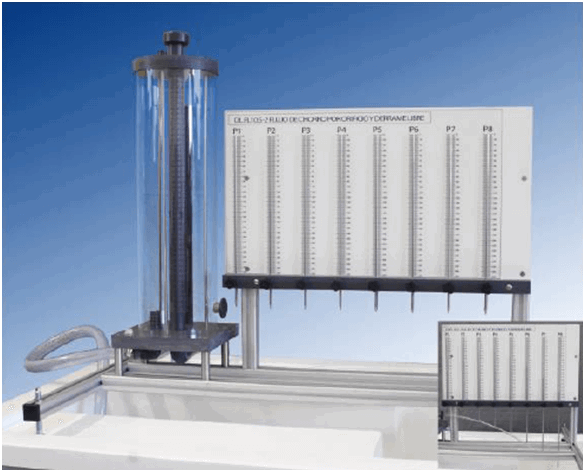

La hidrodinámica permite estudiar la relación entre la trayectoria parabólica, el contorno de salida y la velocidad de salida en la descarga horizontal de orificios. Estas consideraciones tienen aplicación práctica en la ingeniería hidráulica, p.ej., al diseñar desagües de fondo en vertederos. Con el equipo de orificio y chorro se estudia y visualiza el perfil de un chorro de agua. Además, puede determinarse el coeficiente de descarga como característica de los distintos contornos. El equipo de ensayo contiene un depósito transparente, un dispositivo palpador, así como un panel para visualizar los cursos del chorro. Para estudiar distintos orificios se instala un inserto intercambiable en la salida de agua del depósito. En el volumen de suministro se incluyen máximo cuatro insertos con diámetros y contornos diferentes. Al visualizar la trayectoria se registra el chorro de agua saliente a través de un dispositivo palpador, que consta de varillas móviles. Las varillas se colocan en función del perfil del chorro de agua. De ahí se obtiene una trayectoria que se transmite al panel.

Contenido didáctico / Ensayos:
– registro de trayectoria del chorro de agua en velocidades de salida distintas – estudio de la influencia del nivel del depósito en la velocidad de salida – determinación del coeficiente de descarga para distintos contornos y diámetros – comparación de velocidad de salida real y teórica.

Especificación:
[1] estudio de descargas horizontales por orificios [2] determinación del coeficiente de descarga para distintos contornos y diámetros [3] depósito con rebosadero ajustable y escala [4] 4 insertos intercambiables con distintos diámetros y contornos [5] dispositivo palpador con 8 varillas móviles para visualizar el perfil del chorro [6] panel blanco para trazar la trayectoria [7] determinación de caudal a través del módulo banco básico para hidrodinámica [8] suministro de agua con ayuda del módulo banco básico para hidrodinámica o a través del suministro del laboratorio.

Datos técnicos:
Depósito – altura max: 510mm, – diámetro max: 190mm – capacidad max: aprox. 13,5L, Insertos con contorno redondeado – 1x diámetro aprox: 4mm, – 1x diámetro aprox: 8mm, Insertos con contorno cuadrado – 1x diámetro aprox: 4mm, – 1x diámetro aprox: 8mm Dispositivo palpador, 8 varillas móviles.

CANT. 1
