Descripción

Descripción:

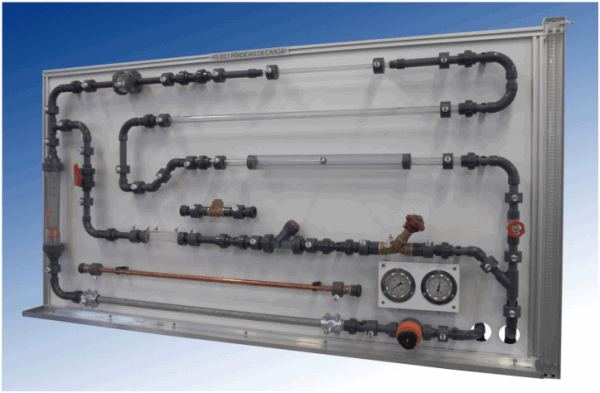

En el flujo de fluidos reales se producen pérdidas de carga debido a la fricción y la turbulencia (remolinos). Las pérdidas de carga en tuberías, piezas de conexión de tuberías, robinetería y dispositivos deprimógenos (p.ej. caudalímetros, taquímetros) provocan pérdidas de carga y deben tenerse en cuenta, por tanto, al diseñar sistemas de tuberías. Con el panel de pérdidas en codos y conectores, se estudian las pérdidas de carga en tuberías, elementos de tuberías y elementos de cierre. Además se presenta el método de presión diferencial para la medición de caudal.

Contenido didáctico / Ensayos:
– estudio de pérdidas de carga en tuberías, piezas de conexión de tuberías y robinetería – influencia de la velocidad de flujo en la pérdida de presión – determinación de coeficientes de resistencia – características de las aberturas de la válvula de asiento inclinado, la válvula de compuerta, válvula antirretorno, válvula de bola, válvula de membrana, – familiarización con distintos dispositivos deprimógenos para determinar el caudal: tubo de Venturi, caudalímetro de placa con orificio, rotámetro, tobera de medición.

Especificación:
[1] estudio de pérdidas de carga en piezas de conexión de tuberías y robinetería, [2] distintos dispositivos deprimógenos para determinar el caudal según el método de presión diferencial, [3] 6 secciones de tubo, que se pueden cerrar individualmente, con distintos elementos de tuberías: contracción súbita, expansión súbita, piezas en Y, piezas en T, ángulos y codos, [4] sección intercambiable para medición de diferentes rugosidades como: Acero galvanizado, cobre. [5] objetos de medición fabricados con material transparente: tubo de Venturi, caudalímetro de placa con orificio y caudalímetro [6] robinetería: válvula de asiento inclinado, válvula de compuerta, válvula antirretorno, válvula de bola, válvula de membrana [7] tomas de presión rápidas permiten una medición altamente precisa de la presión [8] 2x manometros para la medición de presión, 1 columna de agua y 1 manometro de presión diferencial tipo bourdon [9] determinación de caudal a través del módulo banco básico para hidrodinámica [10] suministro de agua con ayuda del módulo banco básico para hidrodinámica o a través de la red del laboratorio.

Datos técnicos:
Secciones de tubo, PVC, Diámetro, – estrechamiento aprox/ ensachamiento discontinuo: d=32×1,8-20×1,5mm y estrechamiento/ensachamiento discontinuo d=20×1,5-32×1,8mm – con 1x pieza en Y de 45° y 1x pieza en T, – con 2x ángulos/codos de 90° y 1x codo de 45°, tubos manométricos, Rango de medición: – presión: 1m.c.a, manómetro de presión diferencial electrónico, manómetro de Bourdon, mano-vacuometro tipo Bourdon.

CANT. 1
